Судостроительная компания Си Тех





На правах рекламы

http://www.korabel.ru




Рабочий (лоцманский) катер

Проект  ST23WI

Техно-рабочий проект



Лоцманский катер 23 м - планы

дизайн

планы палуб

характеристики

описание

модель

интерьер

фото с завода

фотодетали

фото серии

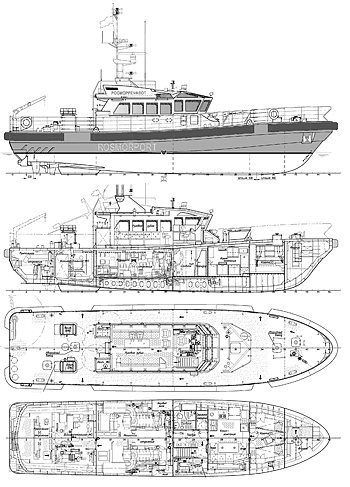

Общее расположение

В корпусе:

отсек №1 - форпик;

отсек №2 - каюта экипажа, кают-компания с местом для разогрева пищи, санблок, сушильная, помещение водоподготовки, питьевая и сточная цистерны;

отсек №3 - машинное отделение, цистерны топливные и НСВ, ледов.ящики;

отсек №4 - вспомогательное МО, расходная топливная цистерна;

отсек №5 - ахтерпик - румпельное отделение.

В рубке - пост управления судном, салон для спецперсонала.

В носу - волноотбойник с отсеком-кладовой шкиперского имущества.

В корме - грузовая площадка с кран-балкой.

На крыше надстройки - площадка для обслуживания оборудования и работы по склонению мачты.
