Судостроительная компания Си Тех






SEA SOLID (K3-SHIP)

"Си Тех" имеет эксклюзивные права по распространению

системы Ship-K3 на территории России,

предоставленные фирмой-разработчиком - Центром "ГеоС"



04.04.2022  Принято решение возобновить разработки САПР К3-Ship, автор — ООО Центр Развития САПР "ГеоС" (Н.Новгород). Процесс возобновления и развития К3-Ship спланирован до конца 2024 года в несколько этапов.

1 этап на сегодня на новом импортонезависимом геометрическом ядре полностью восстановлен функционал судостроительной САПР версии 2012 года, способной быстро формировать модели и выпускать РКД и ПТД.

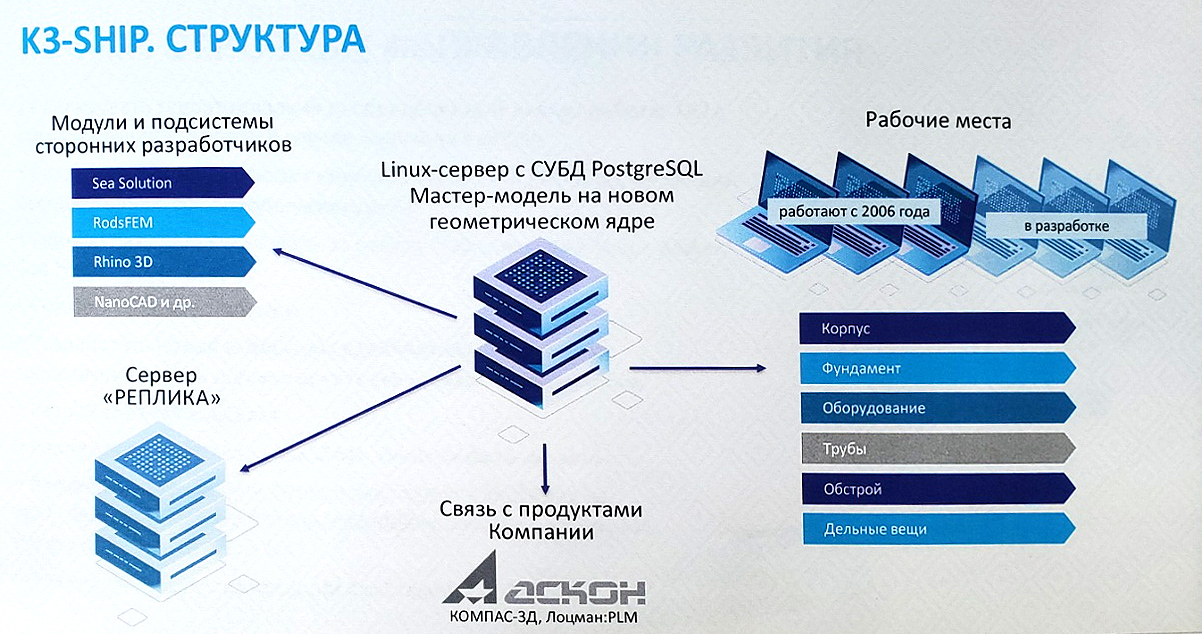

2 этап — переход к многопользовательской распределительной версии на базе серверов Linux.

3 этап — расширение функционала подсистем: размещение оборудования, фундаменты, трубопроводы.

4 этап — расширение функционала и повышение удобства работы за счет совершенствования интерфейса, библиотек и справочников, параметризации и автоматизации выпуска КД на русском и иностранном языках.

САПР начало тестировать КБ Ярославского завода.

Основное назначение комплекса SEA SOLID - моделирование внутреннего судового набора и выдача РКД для изготовления деталей. Дополнительно могут быть решены задачи размещения оборудования, судовых систем и трубопроводов.

иK3-Ship (или Ship-K3). Это система формирования пространственной твердотельной модели корпусной конструкции и других элементов судна. Система Ship-K3 работает в единой технологической цепочке с Sea Solution и используется для оснащения рабочих мест проектировщиков и конструкторов, занимающихся проектированием внутренних конструкций и компоновкой судна. Теоретические поверхности передаются в Ship-K3 в формате dxf. В ближайших планах доработка прямого двустороннего интерфейса между системами.

Fly-K3. С помощью внешнего модуля Fly-K3 можно в реальном времени совершить “виртуальную прогулку” по спроектированному судну или вокруг него.

Для оформления чертежей и иной графической документации рекомендуется любая чертежно-графическая система с интерфейсом dxf.

Генератор РКД. Комплекс может включать в себя базу данных, написанную на Microsoft Access и настраиваемую под конкретного пользователя. Обмен данными с графическим редактором осуществляется по формату dbf. Эта база содержит различные тесты корректности собранной конструкции, подсчет заказа материала, создание различных ведомостей в формате doc. Благодаря сохранению основной информации по конструкции и деталям в формате dbf, система легко интегрируется в программное обеспечение верфи или конструкторского бюро.



Задачи, решаемые комплексом

 SEA SOLID

Использование комплекса позволяет автоматизировать труд инженеров-конструкторов и технологов, обеспечивая высокое качество проектирования конструкций судового корпуса, отвечающее современным мировым требованиям, за счет предоставления Пользователю следующих возможностей:

  • Автоматическое задание 3-х основных судостроительных проекций (мидель, бок, план) с расстановкой конструктивных шпаций по всей длине корпуса или по его районам.

  • Проектирование и редактирование формы и размеров элементов и сборочных единиц судового корпуса, как в составе единой модели корпуса, так и в составе технологических единиц типа секция или блок-секция.

  • Проверка собираемости и геометрической непротиворечивости судовых конструкций, определение зазоров между деталями, определение размеров пространств в отсеках и возможности доступа к узлам и элементам конструкций.

  • Вычисление массово-инерционных характеристик, как всей конструкции в целом, так и любой отдельно взятой его части, с учетом различной плотности материалов.

  • Размещение оборудования, механизмов, трубопроводов и т.п. внутри спроектированного судна.

  • Автоматическое получение спецификаций, ведомостей заказа материалов, эскизов на изготовление стандартных профилей и прочей требуемой рабочей документации.

  • Выпуск рабочей конструкторской документации (сборочных чертежей секций). Кроме того, наличие трехмерной модели конструкции проектируемого судна позволяет выдавать изображение сложных узлов в необходимых ракурсах.

Скачать демонстрационную версию SeaSolid

Пользователи САПР в России и за рубежом
