Судостроительная компания Си Тех






SEA  SOLUTION

"Си Тех" имеет эксклюзивные права по распространению

системы SeaSolution на территории России



Система Sea Solution разработана коллективом компании "Си Тех".  Известна также под прежним названием АПИРС.

Sea Solution - это система, в основном предназначенная для создания или сглаживания судовой поверхности (fairing) и работ с листовыми конструкциями (в том числе и с наружной обшивкой).

поверхность построенная в Sea SolutionSea Solution - включает в себя функции геометрического моделирования, объектно-ориентированную базу данных, расчетные и интерфейсные модули.

Существенные особенности системы Sea Solution заключаются в интерактивном формировании поверхности корпуса судна, определении палуб, надстроек, платформ и переборок, формировании конструктивных элементов штевней, трассировке трасс трубопроводов, задании и развертке листовых конструкций (и в первую очередь - наружной обшивки) на основе единого математического аппарата В-сплайн кривых и В-сплайн поверхностей.

Система имеет встроенную систему параметризации и позволяет отслеживать изменения, возникающие в процессе проектирования. Вся информация в базе данных структурирована по иерархическому принципу, причем структура иерархии может выбираться пользователем с учетом принятой структуры проектирования и числа рабочих мест в данной организации.

Система имеет интерфейсные модули для передачи данных в другие системы. Вся выходная документация может быть оформлена при помощи любой системы автоматизированного черчения, воспринимающей формат DXF.





  модуль "Поверхность" (Surface)



Формирование поверхности суднаФормирование поверхности корпуса судна начинается с определения конструктивных каркасных линий с последующим определением участков поверхностей. Полученная поверхность может последовательно корректироваться и уточняться на последующих стадиях проектирования.

Модуль "Поверхность" решает практически все задачи, связанные с построениями поверхностей, как при формировании обводов корпуса, так и при формировании надстроек, палуб, платформ, переборок и выгородок. Модуль позволяет формировать библиотеки типовых обводов - бульбы, оконечности, выступающие части и использовать типовые элементы на вновь проектирующихся судах.

Возможности модуля "Поверхность":

  • гибкий аппарат проектирования поверхностей любой формы,

  • легкость внесения уточнений и изменений,

  • встроенные функции работы с типовыми поверхностями, такими, как поверхности вращения, вытягивания, сопряжения,

  • поддержка изменений всех поверхностей, связанных с изменяющимся обводом,

  • аффинные преобразования отдельных блоков и всего корпуса, как по одной координате, так и по нескольким,

  • иерархическая структура деления на блоки и операции перемещения, поворота, симметричного отображения блоков,

  • построение линий пересечения поверхностей и поверхностных линий,

  • автоматизированный ввод данных для аппроксимации,

  • автоматическая и ручная аппроксимация линий и поверхностей по имеющимся плазовым данным,

  • построение эквидистантных поверхностей и линий,

  • простой и наглядный аппарат управления формой кривых и поверхностей,

  • визуальный контроль формы кривых и поверхностей через построение сечений, закраску поверхности, гауссову кривизну кривых и поверхностей,

  • построение точек перегиба на сечениях поверхности,

  • хранение текстовой информации по любому объекту,

  • библиотеки типовых форм оконечностей, бульбов и выступающих частей,

  • передача данных для проведения расчетов гидростатики и решения задач обшей прочности и непотопляемости,

  • передача данных для получения теоретического чертежа и чертежей практического корпуса, выступающих частей, палуб, надстроек, модельных чертежей,

  • формирование плазовой книги часть 1,

  • файлы данных в форматах DXF, IGES, VDA, DBG, IDF, SRF, AST, STC, ASL, BMP.







  модуль "Обшивка" (Shell plate)



Модуль использует результаты работы модуля "Поверхность" и позволяет формировать математическую модель конструкции корпуса судна. При помощи данного модуля можно сформировать практический корпус судна, надстроек, переборок, платформ и палуб с нанесенными на нем линиями притыкания набора палуб, платформ, переборок, пазов, стыков, выделить листы обшивки и получить развертки листов с пробивкой на них всех теоретических линий.

Возможности модуля "Обшивка":

  • использование математически непрерывной модели поверхности наружной обшивки на всех стадиях работы по формированию конструкции корпуса,

  • иерархическая структура информации элементов конструкции корпуса,

  • размножение типовых элементов конструкции с отслеживанием изменений поверхности и набора,

  • параметризация элементов конструкции корпуса с отслеживанием изменений зависимых элементов,

  • формирование любых типов трасс (набора, палуб, стыков-пазов и т.д.) по теоретическим поверхностям,

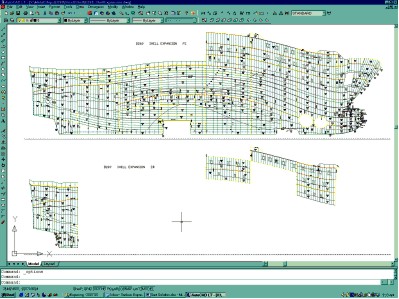

  • развертки листов наружной обшивки с пробивкой на листе всех теоретических линий, выдачей габаритов листа, веса, площади и координат центра тяжести, гибочные шаблоны, шаблоны для разметки листов,

  • расчет веса конструкции,

  • формирование файлов для получения чертежей конструкции корпуса, растяжки, разверток, контуров деталей, практического корпуса,

  • формирование плазовой книги часть 2, с выдачей координат точек изменения характера конструктивных линий (прямая, горизонталь, вертикаль, слом, дуга)

  • интерфейсные файлы в форматах DXF.





Стоимость SeaSolution v6.10 — 558 000 руб. (январь 2021)

Скачать демонстрационную версию SeaSolution

Руководство пользователя (*pdf)

Инструкция по установке (*pdf)

Свидетельство о регистрации программы (*pdf)

Примеры использования Sea Solution

Пользователи САПР в России и за рубежом

СТАТЬИ о Sea Solution и его развитии - Shape Maker:

Проектирование судовой поверхности - скульптурная революция

(www.Korabel.ru, 4/2019)

Shape Maker и гидродинамическая оптимизация корпуса судна

(www.Korabel.ru, 4/2017)

Shape Maker - развитие идеологии, заложенной в Sea Solution

(www.Korabel.ru, 3/2017)

Применение программы Sea Solution для замены листов наружной обшивки

(www.Korabel.ru, 1/2016
