Моторная яхта ЛОТОС-17

Проект LS17

Техно-рабочий проект

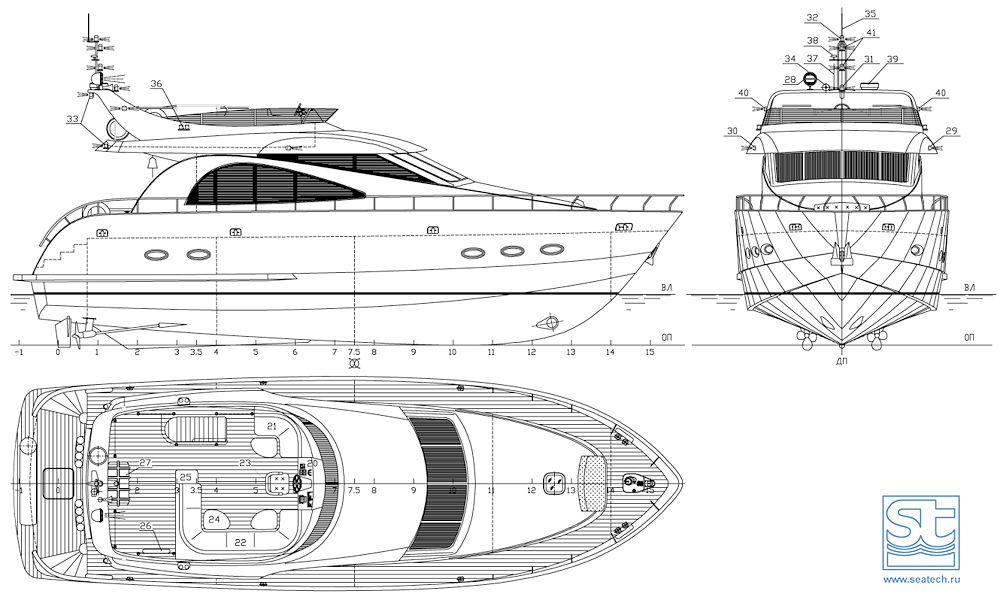

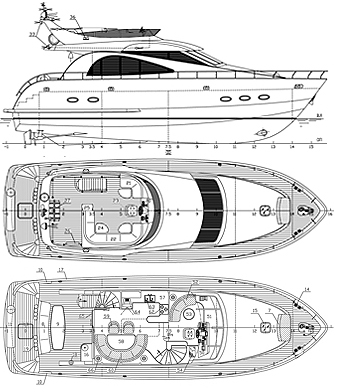

Моторная яхта Лотос-17. Планы палуб

дизайн

планы палуб

характеристики

описание

3D планы

модель

фото сборки



проект LS18

проект LS19

фото

фото







альбом (*pdf)

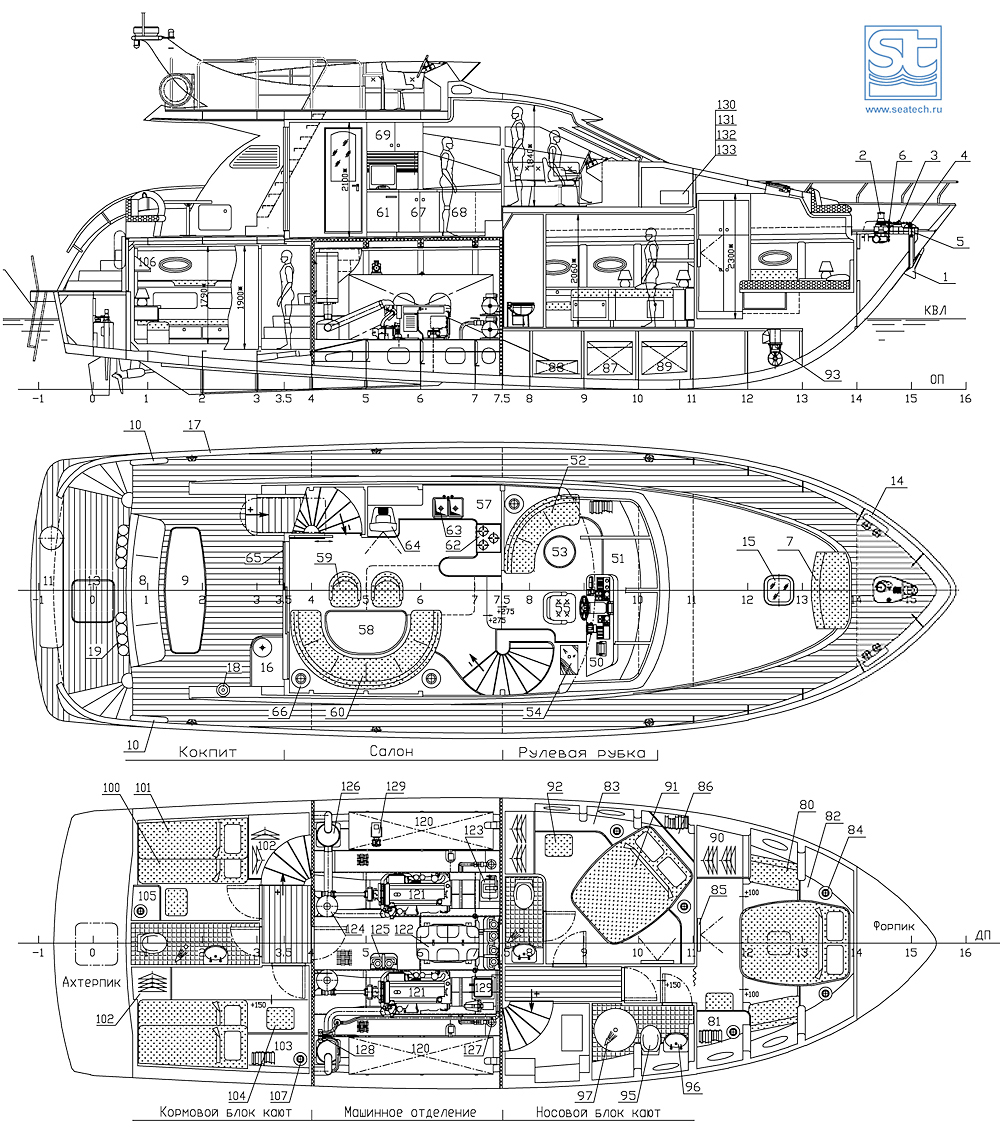

Общее расположение (основной вариант компоновки)

Корпус разделен на 5 отсеков:

-   форпик (цепной ящик);

-  носовой жилой отсек (2 двухместные каюты с санблоками, прачечная, цистерны питьевая, сточная, фекальная);

-  машинное отделение (ГД с валогенераторами, автономный ДГ, системы ЭУ, центральный блок кондиционирования, цистерны МО, система АОТ, кингстоны, нагреватели питьевой воды, мацераторный, пожарный и осушительный насосы, насосная станция питьевой воды, выпрямительные и зарядные устройства, аккумулятор запуска ДГ);

-  кормовой жилой отсек (2 двухместные каюты с 2х-ярусными койками, санблок, тамбур со входом в МО);

-   ахтерпик (румпельное устройство).

Доступ в носовой и кормовой жилые отсеки - по 2-м винтовым трапам из надстройки. В надстройке - основной пост управления, зоны отдыха и приема пищи, камбузная зона. На палубе (крыше) надстройки - флайбридж со вторым постом управления и зоной отдыха с диванами. За надстройкой - полуоткрытый кокпит с диваном и с выходами на купальную площадку.

Второй вариант компоновки яхты - см. 3D планы. Возможны и другие варианты компоновок на базе данного корпуса. В частности - для чартерного использования судна.
