Моторная яхта АТЛАС-17М

Проект At17М

Техно-рабочий проект



Моторная яхта "Атлас-17М"

дизайн

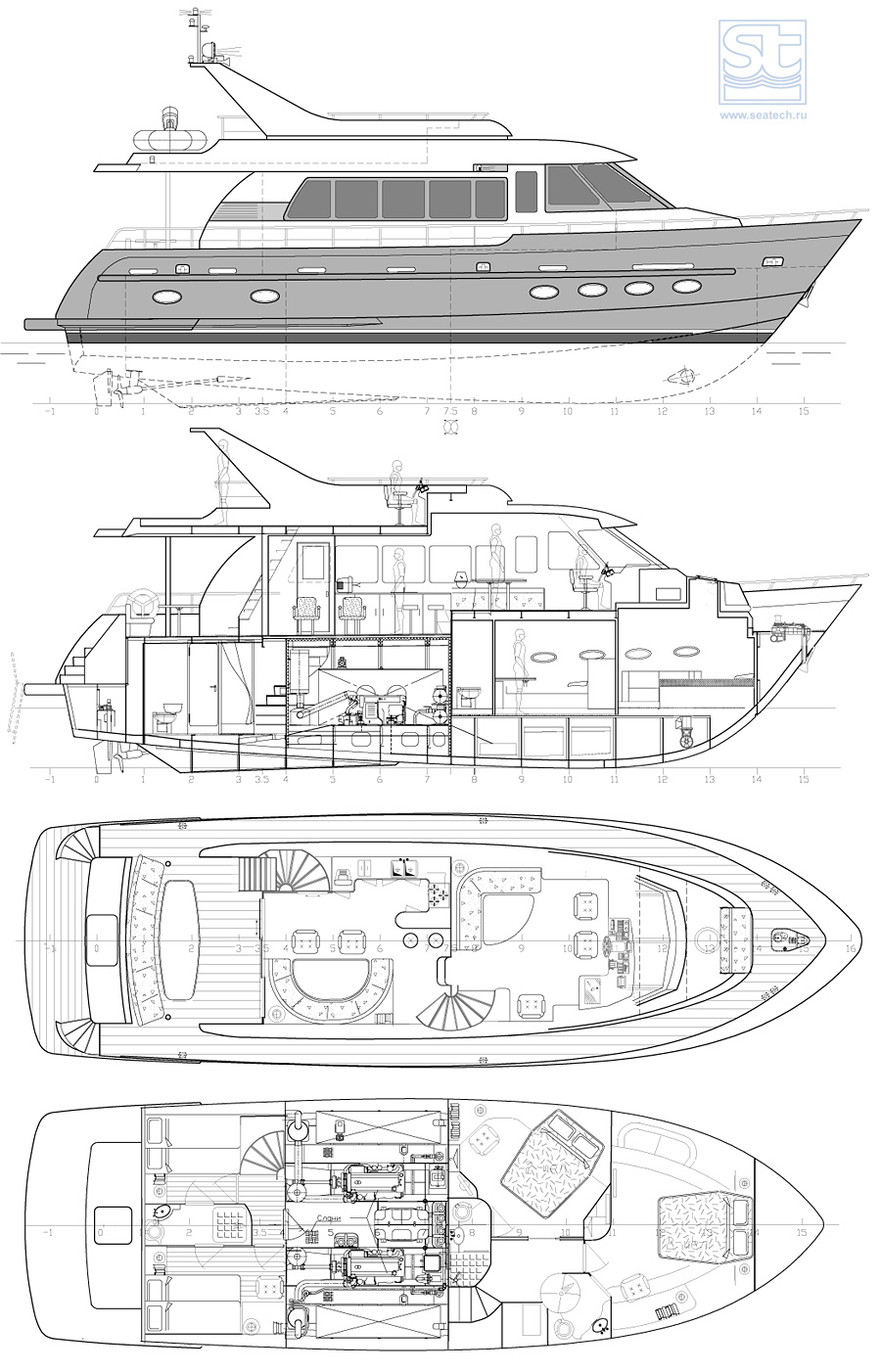

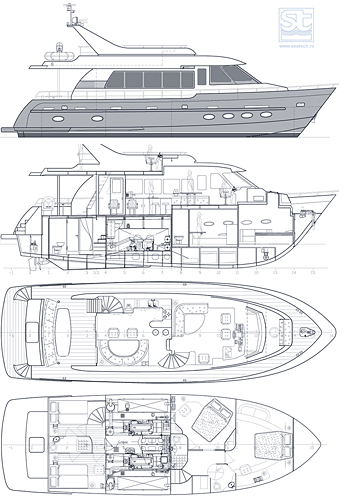

планы палуб

характеристики

описание

модель





  яхта АТЛАС

Корпус разделен на 5 отсеков:
-  форпик (цепной ящик);
-  носовой жилой отсек (2 двухместные каюты с санблоками, прачечная, цистерны питьевая, сточная, фекальная);
-  машинное отделение (ГД с валогенераторами, автономный ДГ, системы ЭУ, центральный блок кондиционирования, цистерны МО, система АОТ, кингстоны, нагреватели питьевой воды, мацераторный, пожарный и осушительный насосы, насосная станция питьевой воды, выпрямительные и зарядные устройства, аккумулятор запуска ДГ);
-  кормовой жилой отсек (2 двухместные каюты с 2х-ярусными койками, санблок, тамбур со входом в МО);
-  ахтерпик (румпельное устройство).

Доступ в носовой и кормовой жилые отсеки - по 2-м винтовым трапам из надстройки. В надстройке - основной пост управления, носовая зона отдыха, кормовая зона отдыха и приема пищи, камбузная зона. На палубе (крыше) надстройки - флайбридж со вторым постом управления и зоной отдыха с диванами. За надстройкой - полуоткрытый кокпит с диваном и спусками на купальную площадку.
