 СПК "FALCON"

Проект ST11H

Техно-рабочий проект



Корпус

Корпус из АМг 1561, клепаный, в отдельных соединениях сварной (аргонодуговая сварка). Надстройка из АМг, клепаная. Материал подводных крыльев титановый сплав, поворотных кронштейнов - нержавеющая сталь.

Обводы корпуса остроскулые с V-образным днищем.

Система набора корпуса продольная. 3 отсека.

Толщины листов обшивки борта 1.8 и 2 мм, в р-не транца 4, палубы 1.5, надстройки 1-1.5 мм.

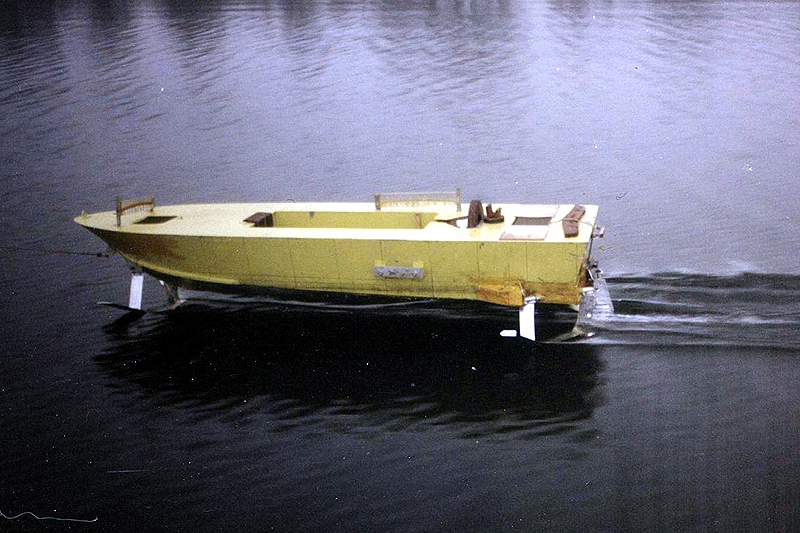

В составе проекта проведены модельные испытания.

Комплектация:

1 носовое и 2 кормовых несущих подводных крыла

• гидравл. система подъема и стопорения крыльев

• судовой двигатель YANMAR 6LPA-STZP, 315 л.с.

поворотно-откидная рулевая колонка Bravo II

• валогенератор постоянного тока 14 В, 80 А

• 2 аккумуляторные батареи 12 В, каждая 130 Ач

• 2 топливных бака по 200 л

• бак питьевой воды 40 л

• якорь Матросова 16 кг

• 5 уток, 4 киповые планки, швартовные кранцы

• 4 подъемных рыма

• ветровое стекло Триплекс

• поручни из стальных труб D22 мм

• комплект навигационных огней, прожектор

• магнитный компас КМ69-М

• система спутниковой навигации GPS

• радиолокационная станция FURUNO M-1715

• переносной погружной насос 12 В, 44 л/мин

• поршневой ручной насос 0,65 л/цикл

• 3 поплавковых датчика уровня воды в отсеках

• датчик пожарной сигнализации МО

• система аэрозольного тушения МО

• 3 порошковых огнетушителя

• 2 спасательных плота ПСН-6МК

• светильники внутренние и наружные

• 2 электровентилятора – в санузле и салоне

• тент от непогоды

• стапель-сани для транспортировки катера
