Судостроительная компания Си Тех








СПК ALFA-120

Проект  03830

 Все стадии проекта


СПК "Метеор-120"

дизайн

дизайн-2

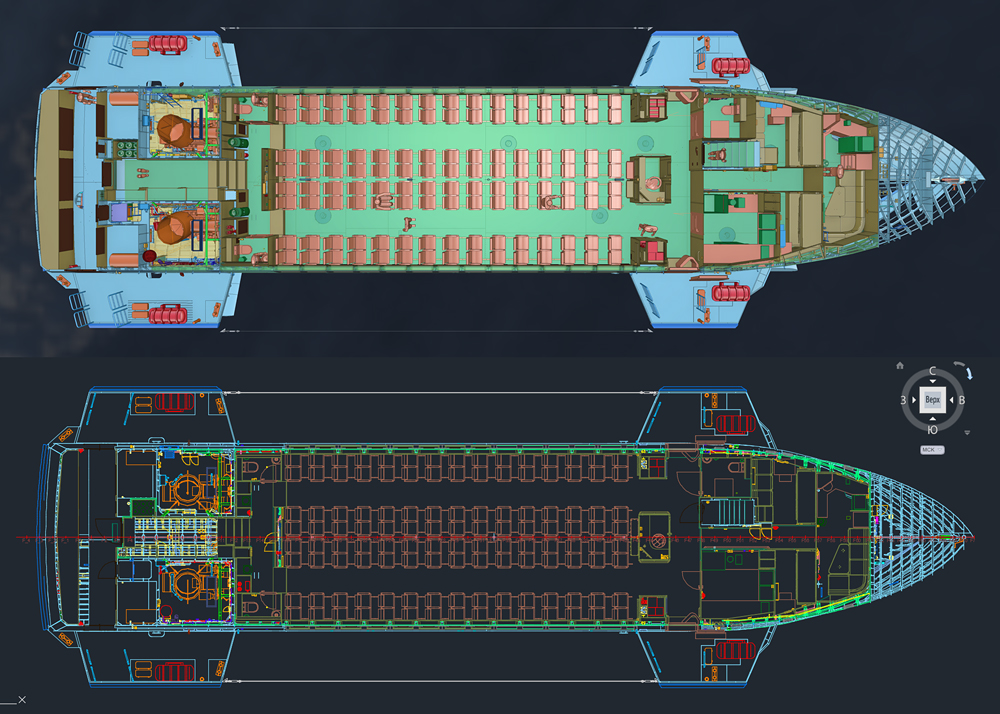

план

интерьер

характеристики

модель

описание

фото с завода





фото

фото

фото

фото

фото



При разработке проекта использовалось следующее ПО:

Sea Solution - математическая модель судовой поверхности;

Sea Hydro - расчеты по остойчивости и непотопляемости;

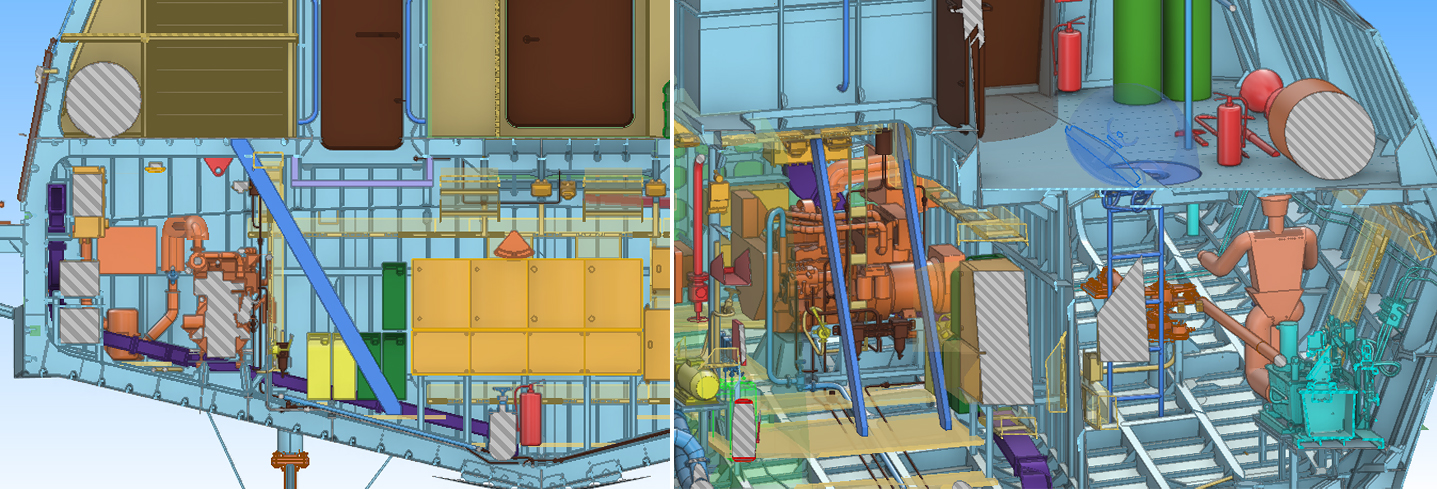

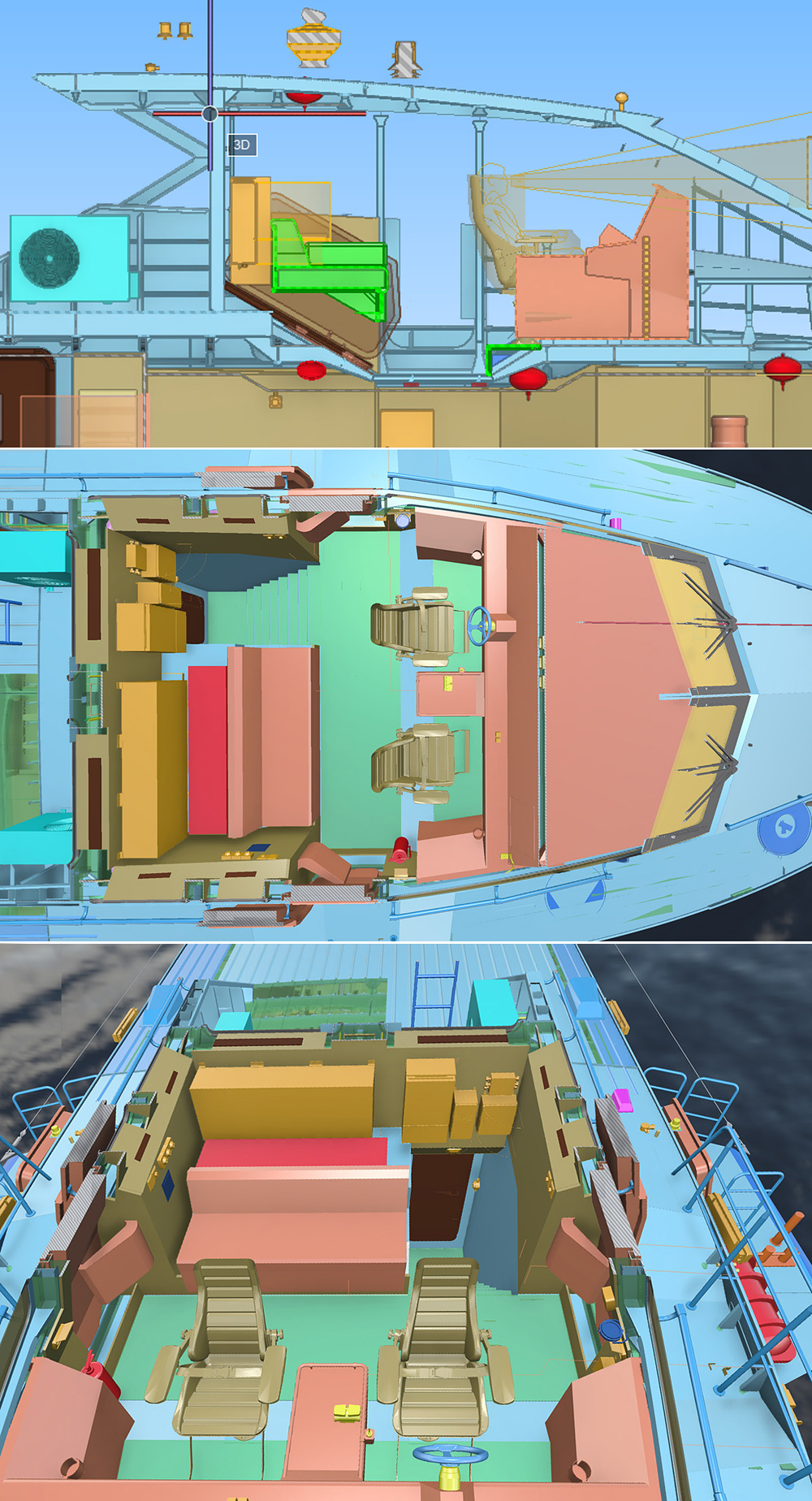

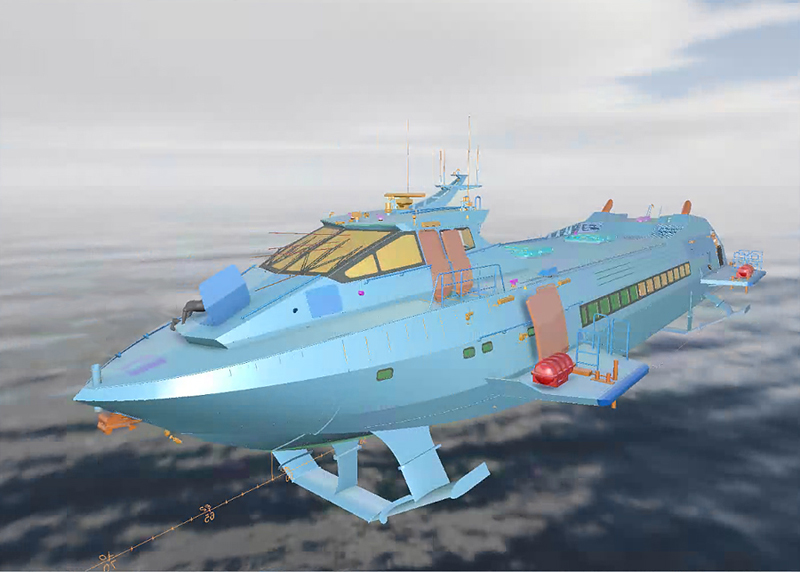

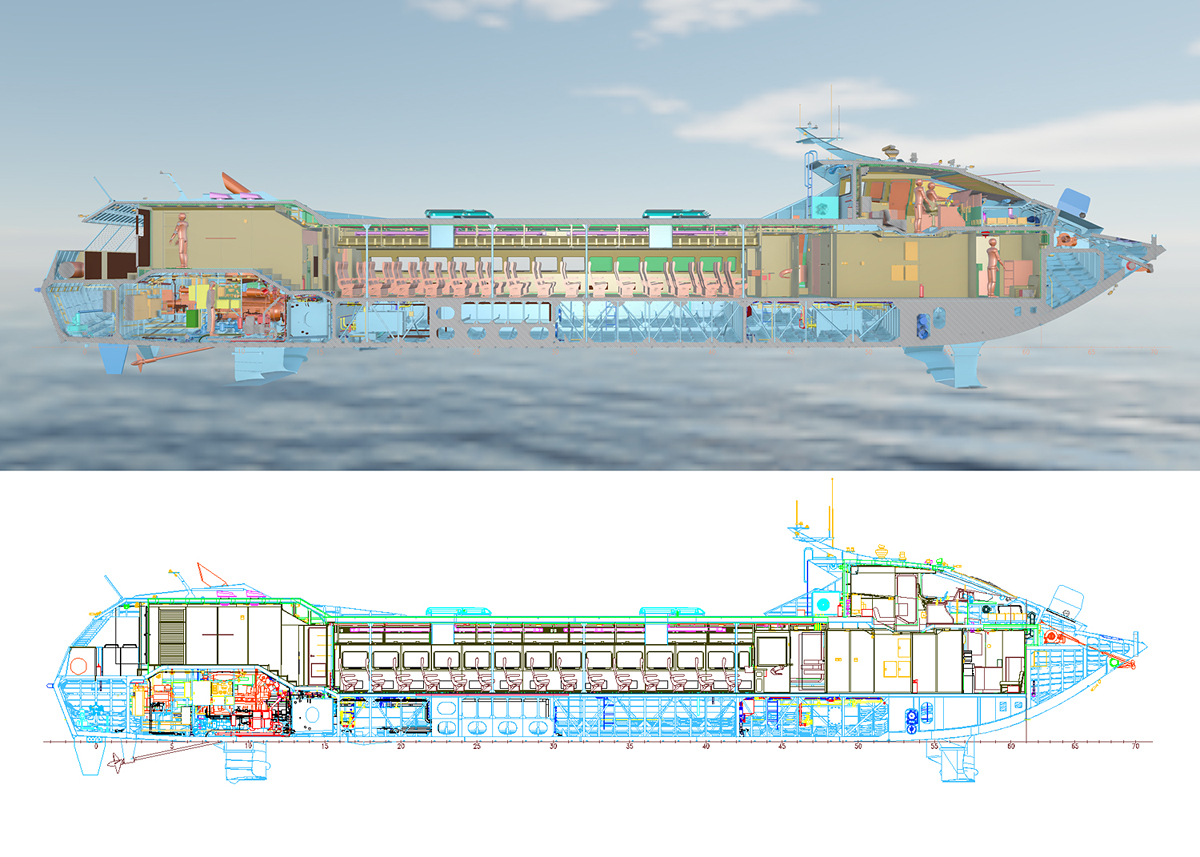

Cadmatic Marine Solution - полная цифровая 3Д-модель судна;

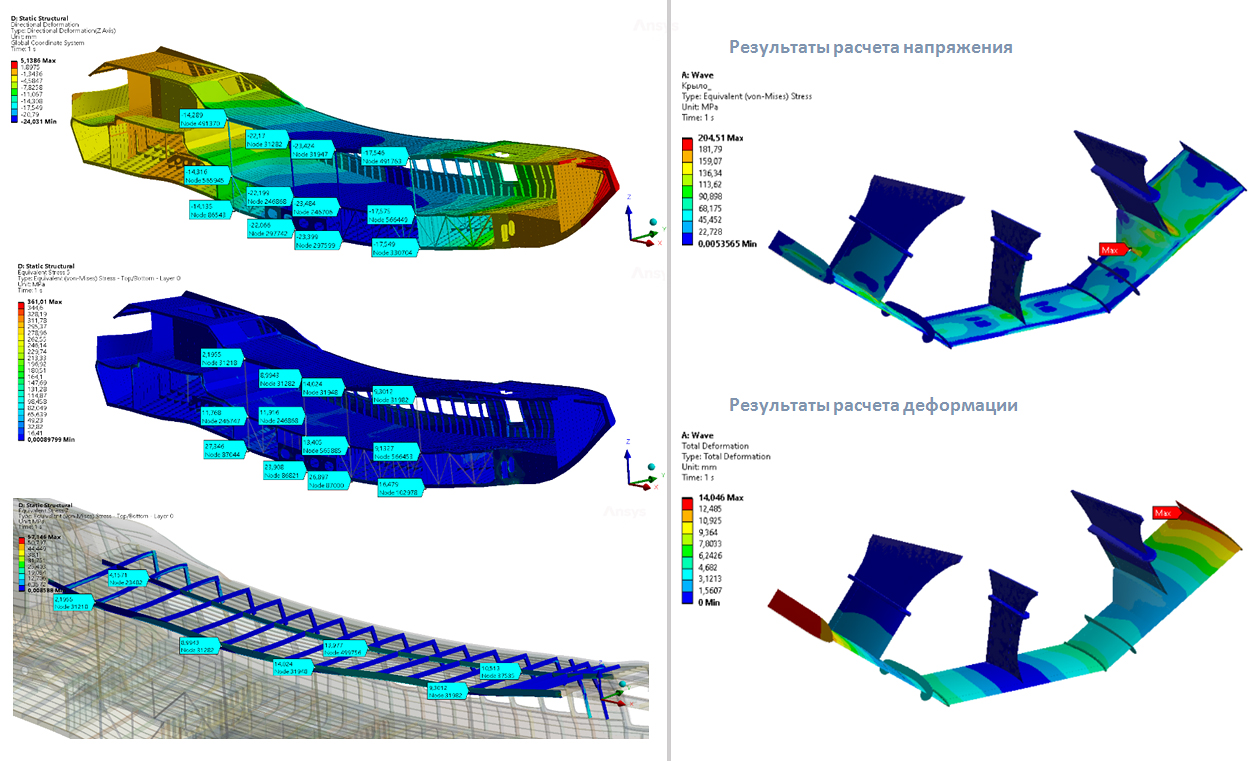

Rods Fem, Equ Brus - расчеты общей и местной прочности.

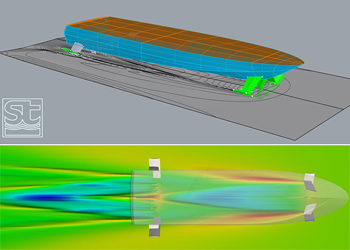

Расчеты по гидродинамике

Расчет кривой сопротивления и потребной мощности СЭУ выполнялся 3-х ступенчатым методом:

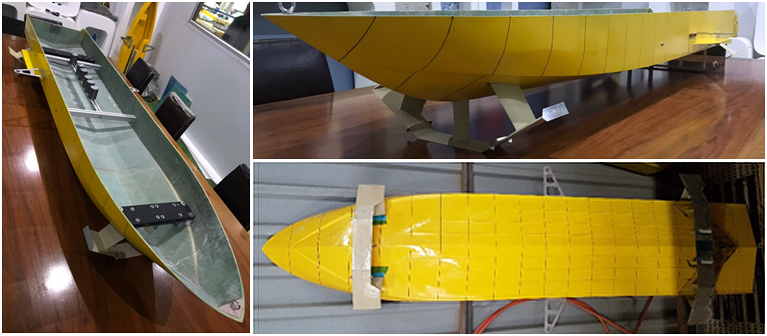

1) пересчет с испытаний масштабных самоходных моделей с поправкой на статистические данные построенных отечественных и зарубежных СПК;

2) оптимизация полученных исходных данных в программе AutoWing (IcarusMarine, ЮАР);

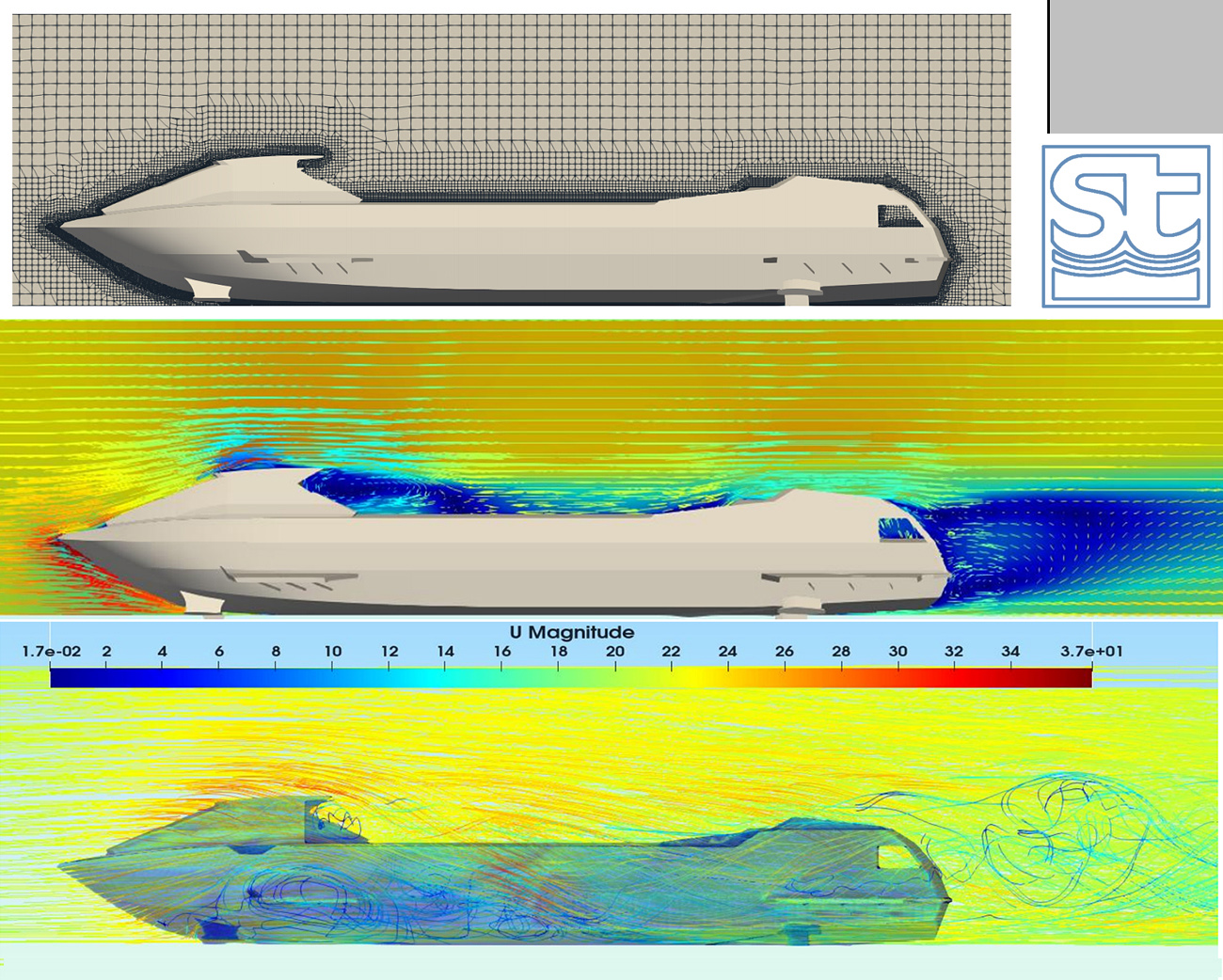

3) поверочный расчет методами вычислительной гидродинамики на основе данных, полученных на шаге 2 (программа OpenFoam, Ростокский университет, ФРГ).

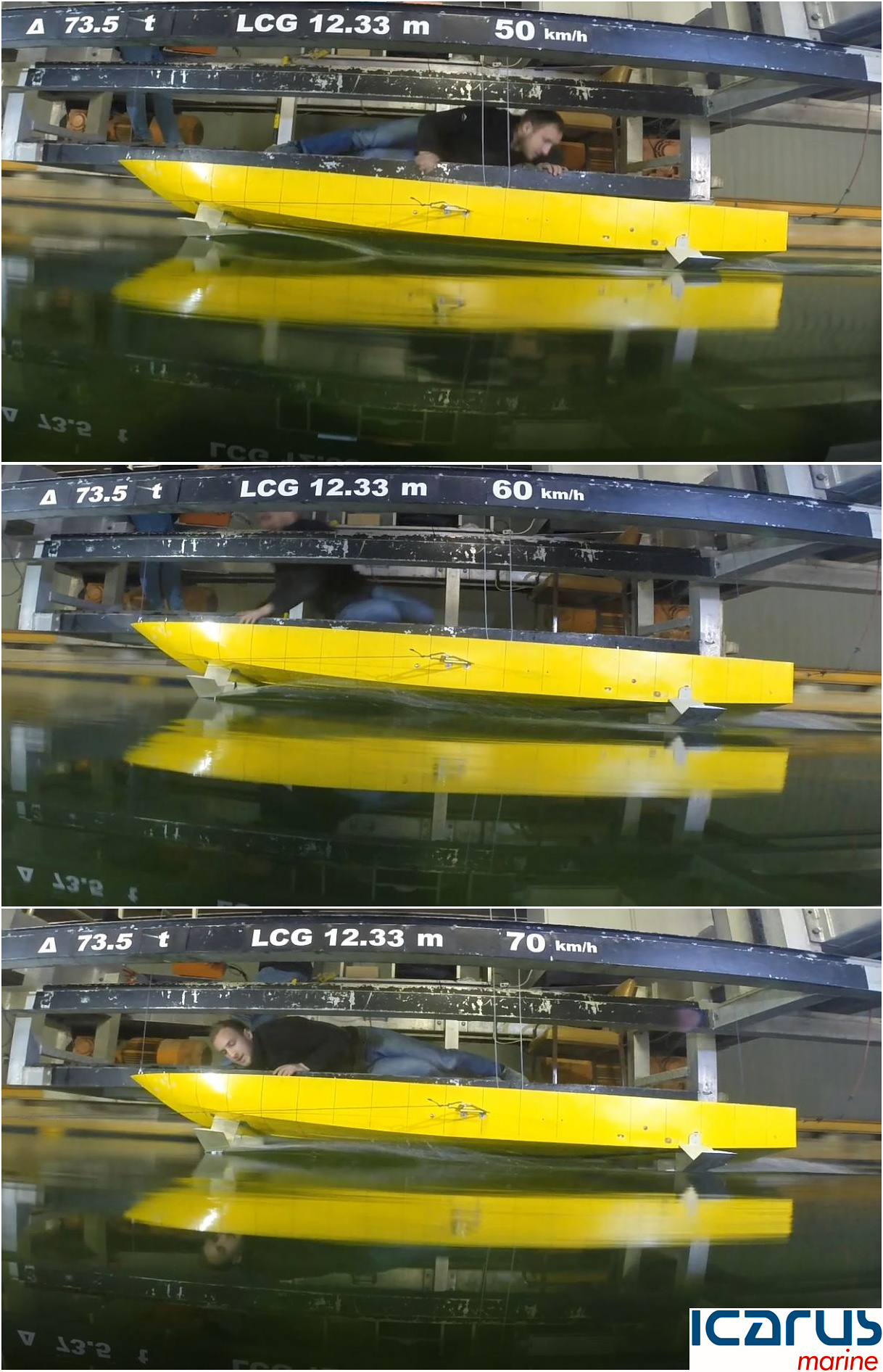

4) проверочным прогоном в опытовом бассейне (IcarusMarine, ЮАР)
